什么是防爆型工業內窺鏡？古安泰有哪幾款防爆內窺鏡？

613

2024.01.11

要了解防爆型工業內窺鏡，首先我們要了解什么是防爆標志。

爆炸三要素包括可燃物質、氧氣以及點火源。電氣設備所處的工作環境中存在的易燃氣體、蒸氣、灰塵、纖維和飛沫等與氧氣結合產生爆炸性氣體混合物，可能會因為在設備產生的電火花和熱效應產生的高溫而提供點火源，從而發生爆炸或者火災。在這種工作環境下的電氣設備需要滿足防爆要求，而且根據不同的使用環境、防爆原理以及保護型式等進行分類，以區分在不同場景下的適用范圍。

古安泰C50系列工業內窺鏡防爆合格證

防爆標志是指用于描述防爆電氣設備的防爆等級、溫度組別、防爆型式以及所適用區域的標識。按GB 3836標準要求，防爆電氣設備的防爆標志內容包括：防爆型式+設備類別+（氣體組別）+溫度組別

1. 防爆型式

根據所采取的防爆措施，可把防爆電氣設備分為隔爆型、增安型、本質安全型、正壓型、油浸型、充砂型、澆封型、n 型、特殊型、粉塵防爆型等。它們的標識如表1所示。

表1 防爆基本類型防爆型式

隔爆型Ex d

充砂型Ex q

增安型Ex e

澆封型Ex m

正壓型Ex p

n型 Ex n

本安型Ex ia

粉塵防爆型DIP A

本安型Ex ib

粉塵防爆型DIP B

本安型Ex ic

特殊性Ex s

油浸型Ex o

2. 設備類別

爆炸性氣體環境用電氣設備分為：

I類：煤礦井下用電氣設備；

II類：除煤礦外的其他爆炸性氣體環境用電氣設備。

II類隔爆型“d”和本質安全型“i”電氣設備又分為IIA、IIB和IIC類。

可燃性粉塵環境用電氣設備分為：

A型塵密設備；B型塵密設備；A型防塵設備；B型防塵設備。

3. 氣體組別

爆炸性氣體混合物的傳爆能力，標志著其爆炸危險程度的高低，爆炸性混合物的傳爆能力越大，其危險性越高。爆炸性混合物的傳爆能力可用最大試驗安全間隙表示。同時，爆炸性氣體、液體蒸氣、薄霧被點燃的難易程度也標志著其爆炸危險程度的高低，它用最小點燃電流比表示。II類隔爆型電氣設備或本質安全型電氣設備，按其適用于爆炸性氣體混合物的最大試驗安全間隙或最小點燃電流比，進一步分為IIA、IIB和IIC類。如表2所示。

表2 爆炸性氣體混合物的組別與最大試驗安全間隙或最小點燃電流比之間的關系

氣體組別

最大試驗安全間隙MESG (mm)

最小點燃電流比MICR

IIA MESG≥0.9 MICR>0.8

IIB 0.9>MESG>0.5 0.8≥MICR≥0.45

IIC 0.5≥MESG 0.45>MICR

4. 溫度組別

爆炸性氣體混合物的引燃溫度是能被點燃的溫度極限值。

電氣設備按其最高表面溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的最高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系如表3所示。

表3 溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系

溫度級別IEC/EN /GB 3836 設備的最高表面溫度T[℃] 可燃性物質的點燃溫度[ ℃]

T1 450 T>450

T2 300 450≥T>300

T3 200 300≥T>200

T4 135 200≥T>135

T5 100 135≥T>100

T6 85 100≥T>85

5.保護水平

Ga 非常高的保護水平，爆炸性氣體環境用設備具有“很高”的保護級別，在正常運行、出現的預期故障或罕見故障下不是點燃源。

Gb高的保護水平，爆炸性氣體環境用設備具有“高”的保護級別，在正常運行或出現的預期故障條件下不是點燃源。

Gc 加強的保護水平，爆炸性氣體環境用設備具有“一般”的保護級別，在正常運行中不是點燃源，也可采取一些附加保護措施，保證在點燃源預期經常出現的情況下不會形成有效點燃。

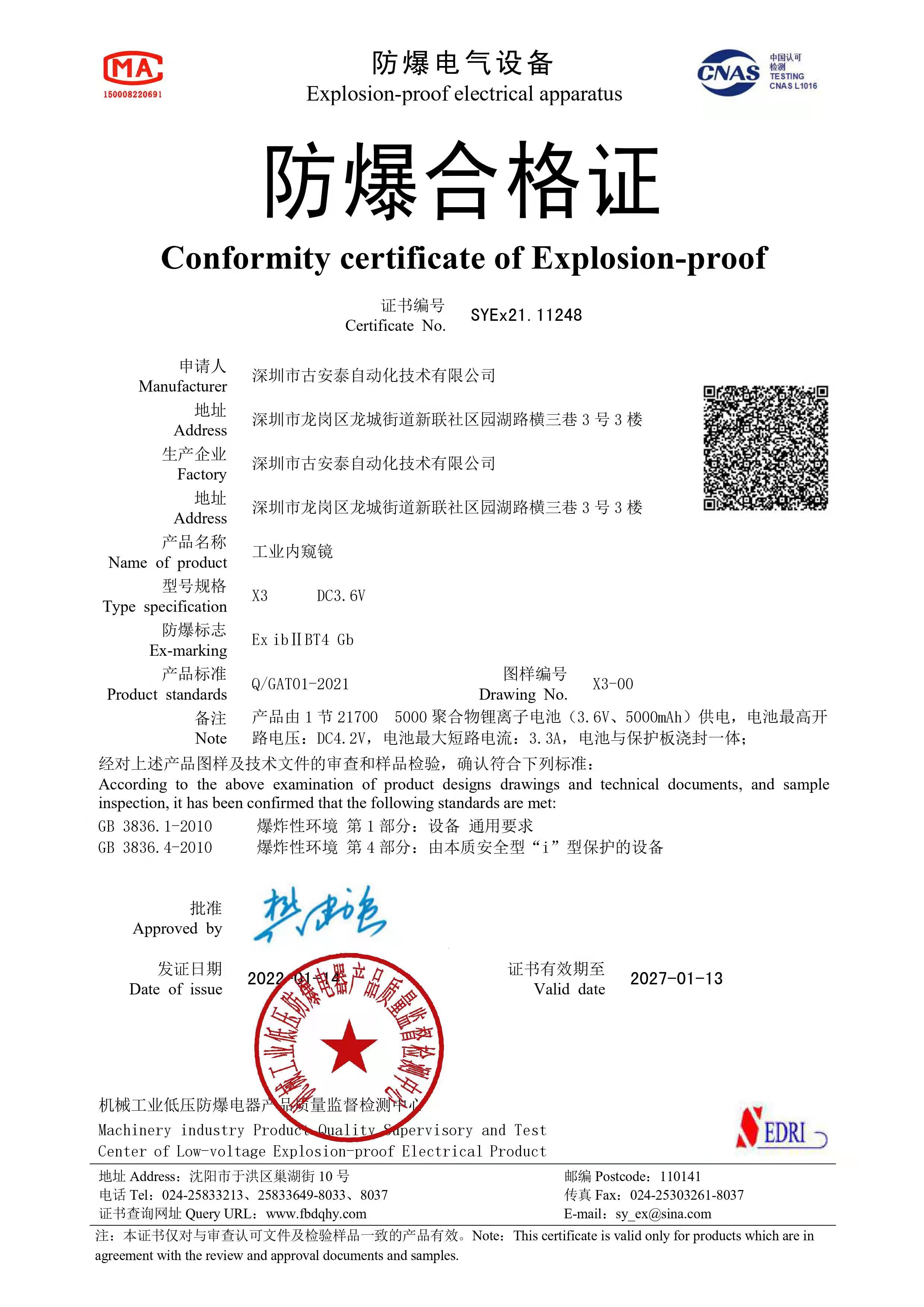

工業內窺鏡作為一種常用的電氣設備，有時候會被應用在存在爆炸性氣體混合物的環境中，具備的防爆性能限定了其工作范圍，需要用戶在購買前仔細核對其防爆標志。如下圖中古安泰X3系列工業內窺鏡證書中，該系列對應的防爆標志是Ex ib IIB T4 Gb代表本安型（即本質安全型），設備內部電路在規定條件下，正常工作或規定的故障狀態下產生的電火花和熱效應均不能點燃爆炸性混合物。古安泰Coantec C50系列工業內窺鏡證書中，該系列的防爆標志是Ex ic IIA T4 Gb，同樣也是本安型，但是適用于爆炸性氣體混合物的組別上存在差異。
