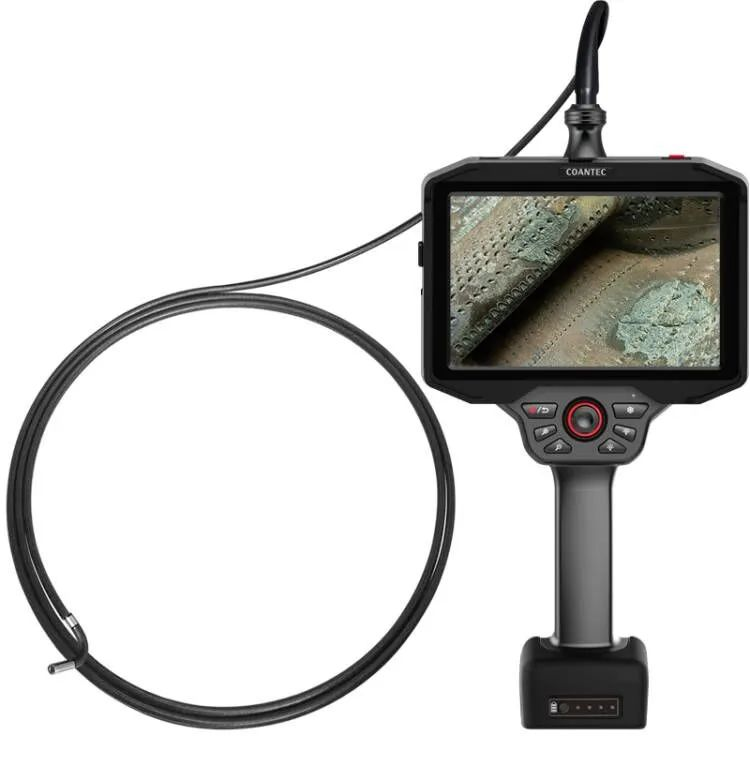

古安泰2.4mm直徑三維測量工業內窺鏡面世

647

2024.05.27

在進行航空發動機孔探檢查或對其他部件內腔表面缺陷實施分析時，三維測量工業內窺鏡的應用必不可少。一方面可以在不損害被檢測對象用途和功能的前提下，通過目視圖像直接觀察是否存在缺陷，并根據經驗判斷缺陷種類、性質從而進行定性分析；另外一方面，可精確測量缺陷具體尺寸，以滿足定量分析的需求，從而實現對質量的判定，幫助工作人員及時發現潛在故障和安全隱患，為相關決策提供更有力支持。

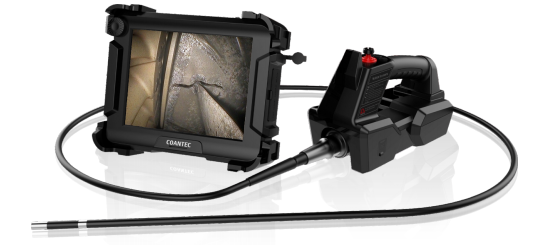

古安泰2018年首款自主研發的三維測量工業內窺鏡亮相珠海航展，在經歷了數年的多次更新迭代后，雙目三維測量技術又躍上了一個新的臺階——目前市場上直徑最小的三維測量工業內窺鏡橫空出世。你沒看錯，直徑只有2.4mm！

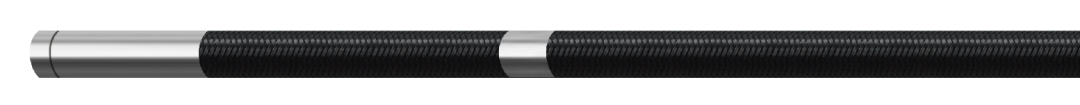

2.4mm直徑探頭

三維測量產品從常規4mm、6mm直徑，到2.4mm、2.8mm直徑的設計，并不是簡單的探頭直徑的改變。

我們知道，三維測量采用雙目測量，是根據同一空間點在不同位置的相機（由兩路光學參數完全相同的物鏡以及圖像傳感器等組成的光學系統）拍攝的圖像中的視差，以及相機之間位置的空間幾何關系來獲取該點的三維坐標值。

雙目光學系統、照明系統作為必須的硬件配置，2.4mm直徑，也意味著安裝空間已經被利用到接近極限，這其中的技術難度不言而喻。

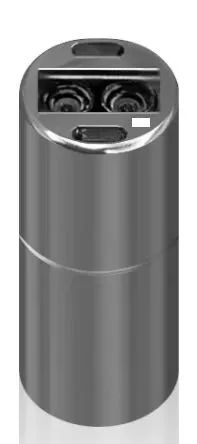

雙目鏡頭

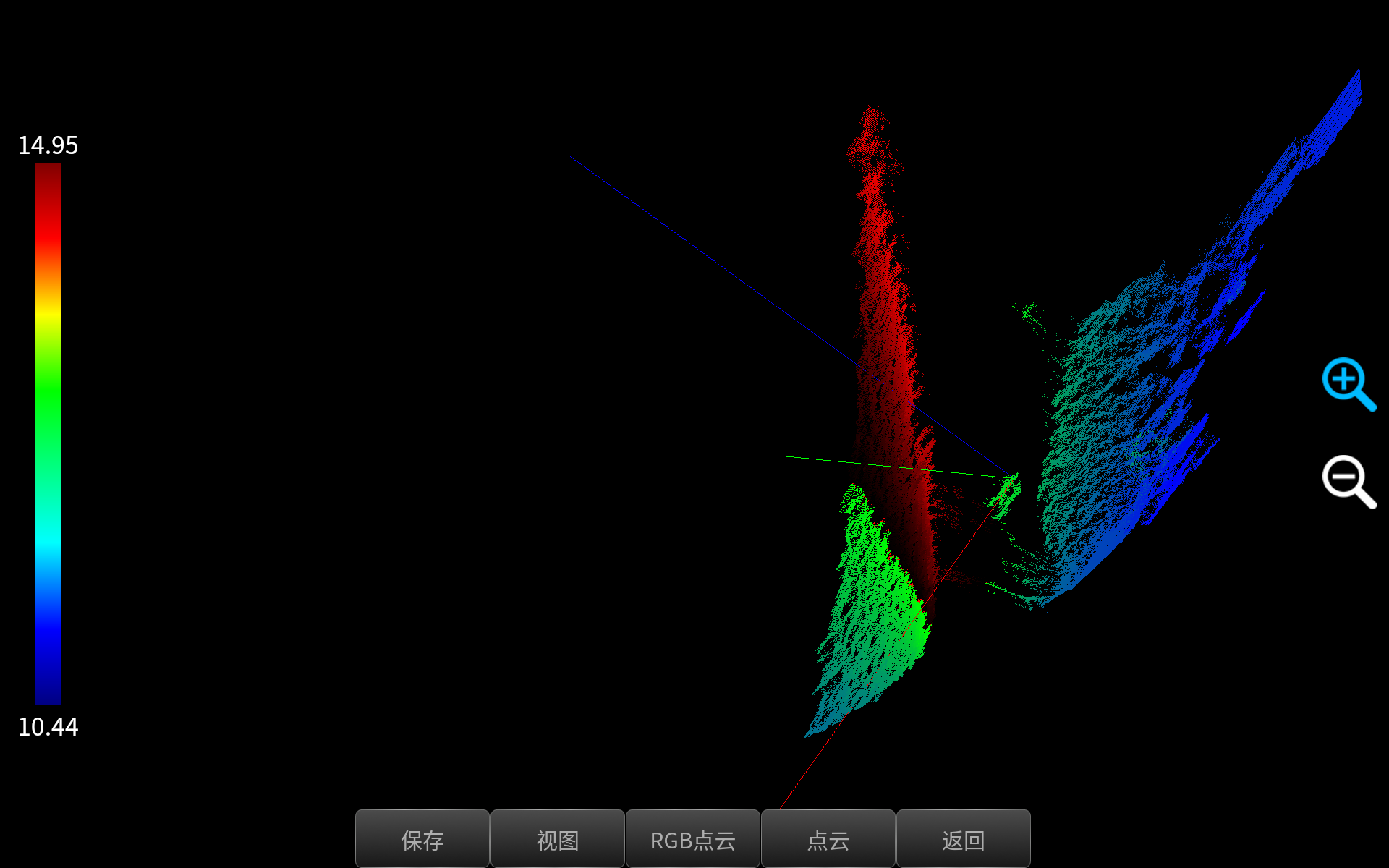

古安泰三維測量工業內窺鏡采用非接觸式測量，為數據可視化和更精確的缺陷分析提供依據。通過置信度輔助選點直觀判斷測量選點質量，三維立體重建以及點云圖，可有效還原實物模型，并能夠從不同角度旋轉、觀察，以幫助進行進一步的分析與研判，使得測量更加精準（測量精度0.01mm，誤差≤5%），從而有效提高檢測效率，為設備維護制定更為適宜的方案。

測量方式上，可針對不同的檢測工況和需求，選擇點到點、點到線、點到面、多線段、區域、缺角、剖面、圓形、間隙等功能，以提高檢測準確度。

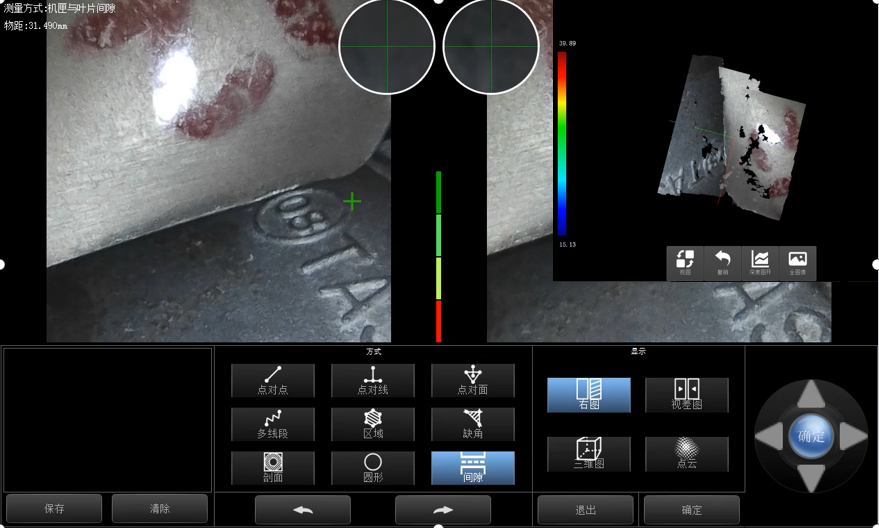

測量界面
